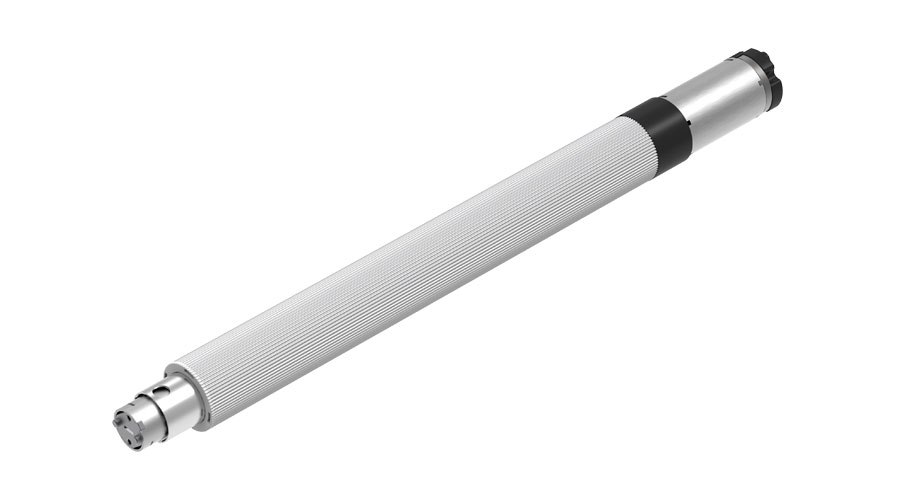

TA20 Lineer Aktüatör

• Max. Yük: 700 N (itme) | 3 Kademeli Hat Tipi (Inline) Tasarım
• Max. Hız: 63,0 mm/s (yüksüz) / 38,0 mm/s (tam yük)
• Yükseklik Ayarlı Masa Kolonları & İnce (Slim) Mimari | Mepa Teknik

Açıklama

TiMOTION TA20 serisi, yüksekliği ayarlanabilir mobilyalar için özel olarak tasarlanmış 3 kademeli hat tipi (inline) elektrikli lineer aktüatör modelidir. Çünkü modern ofis ve ev tasarımlarında uzun hareket mesafesine karşın son derece dar montaj alanları hedeflenir. Bu nedenle cihaz, ince boru mimarisi ve üç kademeli teleskopik uzama yapısıyla en kompakt masa ayaklarına bile kolayca entegre olur. Bu sayede harici motor çıkıntısı olmadan estetik bir görünüm kazandırır. Bu yüzden ergonomik çalışma masalarında ve ayarlanabilir mobilya kolonlarında güvenle tercih edilir. Ayrıca sessiz motor yapısı sayesinde ofis ortamının huzurunu koruyarak verimli bir çalışma alanı oluşturur.

İnce Tasarım ve TiMOTION TA20 Masa Motoru Standartları

Kompakt inline mekanizmasıyla TiMOTION TA20, itme yönünde 700 N mekanik kaldırma kuvveti üretir. Bu sebeple çalışma istasyonlarında sarsıntısız ve kararlı bir dikey hareket sağlar. Bununla birlikte tam yük altında 38,0 mm/s ve yüksüz durumda 63,0 mm/s yüksek strok hızına ulaşır. Örneğin ofis çalışanlarının oturma ve ayakta durma pozisyonlarına seri şekilde geçiş yapmasına imkan tanır. Bu nedenle entegre Hall sensörleri donanımı ile çoklu kolon sistemlerinde milimetrik senkronizasyon ve kesin konum geri bildirimi sağlar.

Sonuç olarak TiMOTION TA20, 50 mm’den 800 mm’ye kadar strok seçenekleriyle özel tasarım kaldırma kolonlarına kusursuz uyum sağlar. Bu yüzden mobilya üretim projelerinizde arıza riskini en aza indirerek uzun ömürlü bir operasyon elde edilir. Bu sebeple üretici teknik dökümlerini incelemek için TiMOTION resmi web sitesini ziyaret edebilirsiniz. Ayrıca Türkiye tek yetkili distribütörü Mepa Teknik uzman mühendislik kadromuzdan doğrudan seçim desteği alabilirsiniz.

Teknik Parametreler ve Genel Özellikler

Tasarım Mimarisi3 Kademeli Hat Tipi (3 Stage Inline)
Maksimum Yük (İtme)700 N
Maksimum Hız (Yüksüz)63,0 mm/s
Maksimum Hız (Tam Yükte)38,0 mm/s (700 N yük altında)
Strok Aralığı50 ~ 800 mm
Minimum Kurulum Boyutu≥ (Strok / 2) + 177 mm
Geri Bildirim Çıkış SinyalleriHall sensörleri (Konum ve senkronizasyon)
Gövde Yapısıİnce, şık ve montaj kolaylığı sağlayan kompakt profil
Önerilen Kullanım Alanı3 kademeli yükseklik ayarlı masa kolonları, ofis ve ev mobilyaları
Çalışma Sıcaklık Aralığı+5°C ~ +45°C

Standart Boyutlar ve Teknik Çizim

TiMOTION TA20 modeline ait 3 kademeli boyut ve montaj çizimlerini PDF olarak inceleyebilirsiniz:
